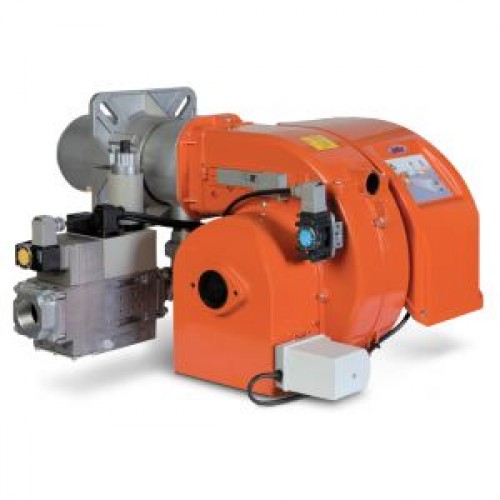

Газовые горелки - Baltur TBG 35 P 410кВт
Технические и функциональные характеристики
Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
Двуступенчатая (высокое/низкое пламя).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
TBG 45 - 60 P
Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
Возможность добавления устройства для контроля уплотнения клапана.
Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.
Конструктивные характеристики
Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
Проверка наличия пламени через ионизацию электродов.
Электрические соединения выполнены на печатной схеме.
Высоконадежные разъемы для соединения с газовой рампой.
Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.
TBG 45 - 60 P
Высокоэффективный центробежный вентилятор.
Привод вентилятора ? однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.
Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
