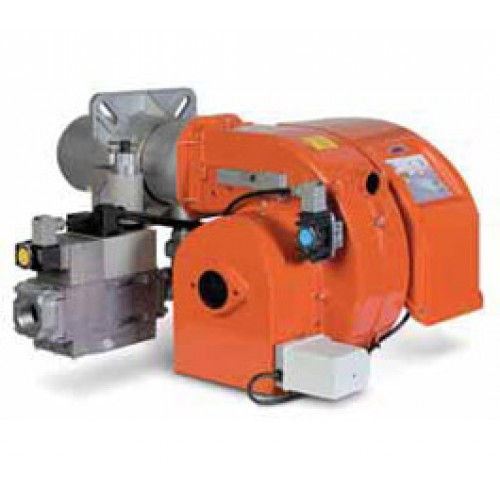

Газовые горелки - Baltur TBG 60. 600 кВт
Технические и функциональные характеристики
Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
Одноступенчатая (вкл/выкл).
Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
Образование газовоздушной смеси в воздуходувной трубе.
Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
Регулировка расхода воздуха на горение.
Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
Возможность добавления устройства для контроля уплотнения клапана.
Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
Высокоэффективный центробежный вентилятор.
Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
Окошко для контроля пламени.
Привод вентилятора ? однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.
Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
Ручная регулировка потока.
Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
Проверка наличия пламени через ионизацию электродов.
Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
Электрические соединения выполнены на печатной схеме.
Высоконадежные разъемы для соединения с газовой рампой.
Розетка с 7 контактами для электропитания горелки и поключения термостата.
Подготовлена для подключения к микроамперметру с ионизационным кабелем.
Электропроводка класса защиты IP44.
