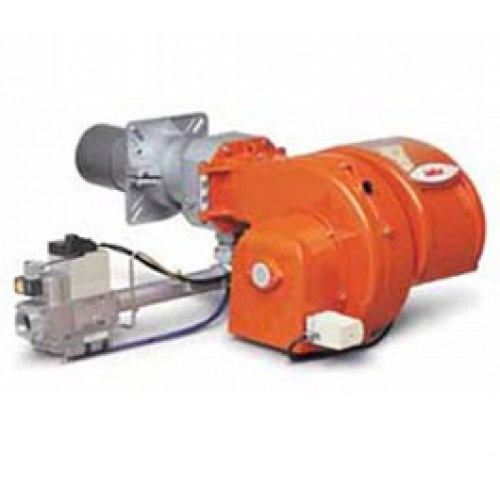

Газовые горелки - Baltur TBG 80 LX PN V 800 кВт
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Функционирование на двух прогрессивных ступенях/модуляционное.
- Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
- установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
- Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
- Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
- Закрытие воздушной заслонки в положении покоя.
- Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
- Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
- Электрический щит класса защиты IP55.
- Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
- теплогенераторам.
- Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.
Конструктивные характеристики
- Корпус выполнен из легкого сплава алюминия.
- Центробежный вентилятор из легкого сплава алюминия.
- Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
- Электрический двигатель вентилятора, контролируемый электронно преобразователем частоты (вариант V).
- Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
- Электрический щит выполнен из легкого сплава алюминия.
- Электрические соединения выполнены на печатной схеме.
- Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
- Обнаружение пламени посредством электрода ионизации.
- Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
- "Умные" разъемы горелки/рампы (для защиты от неправильного использования).
