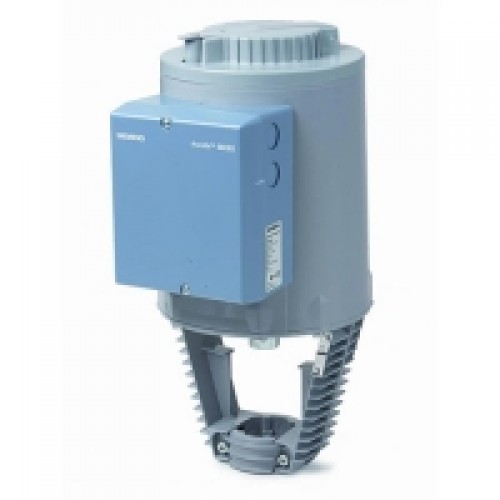

Приводы Siemens SKB32, SKB60, SKB62, SKB82.
Электрогидравлические приводы Сименс серии SKB разработаны специально для 2- и 3- ходовых регулирующих клапанов серий VVF..., VVG..., VXF..., VXG... с ходом штока 20 мм (температура теплоносителя -25...220С). Модели SKB ...1 и SKB ...2 укомплектованы обратной пружиной, при нарушении управляющего сигнала или отключении электропитания, привод вернет положение штока клапана в исходное положение.
Клапан с приводом может быть смонтирован в любом положении, кроме "привод вниз".
Принцип действия SKB:
Увеличение выходного сигнала Y: насос выкачивает гидравлическую жидкость из масляного резервуара в камеру давления. Т.о. осуществляется давление на шток клапана, клапан открывается.
Уменьшение выходного сигнала Y: спускной клапан открывается, гидравлическая жидкость перетекает обратно в масляный резервуар, возвратная пружина поднимает шток клапана, клапан закрывается.
Постоянный выходной сигнал Y: положение штока клапана не изменяется.
